SWP-B801系列數顯控制儀

時間： 2014-01-08　

SWP-B801系列數顯控制儀

電話：020-82348735，傳真：020-82348703

SWP-B 壁掛式大屏幕顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正測量，顯示屏采用高
度亮、大尺寸 LED 數碼管。
SWP-B 壁掛式大屏幕顯示控制儀，適用于大車間，遠距離觀測場所，可對溫度、壓力、液位、速度、頻率等測量信號進行數字測量顯
示控制，使測量值更為清晰。
一、儀表外形
　
型號

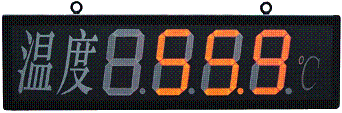

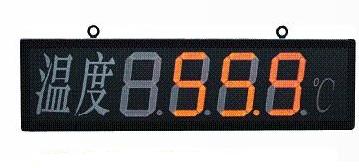

儀表外形







儀表尺寸 :1170 × 290 × 76mm

重 量 :6Kg





接

線

圖





二、 SWP-B 系列壁掛式大屏幕顯示控制儀
　　
型　 號
代 碼 說 明
SWP-B
□ □□- □ □ - □□ - □ □ 　□ 　□ 系列壁掛式大屏幕顯示控制儀
外形尺寸

80

40


1170 290mm(8 英寸數碼管 )

用戶特殊定制
控制作用

1

3

4


測量顯示

三位式控制

四限控制或四限報警輸出（ P 21 注 2 ）
通訊方式
□
            參見“通訊方式”（第 17 頁）
輸出方式
□
          參見“控制輸出方式”（第 17 頁）
輸入類型
□□
        參見“輸入類型”（下頁）
第一報警方 　式

N

H

L


無報警（可省略）

上限控制 / 報警（四限控制 / 報警 2H ）（ P 21 注 2 ）

下限控制 / 報警（四限控制 / 報警 2L ）（ P 21 注 2 ）
第二報警方　 式

N

H

L


無報警（可省略）

上限控制 / 報警（四限控制 / 報警 2H ）（ P 21 注 2 ）

下限控制 / 報警（四限控制 / 報警 2L ）（ P 21 注 2 ）
饋電輸出
P
  DC24V 饋電輸出
供電方式

W

T

DC24V 供電

AC220V 供電
